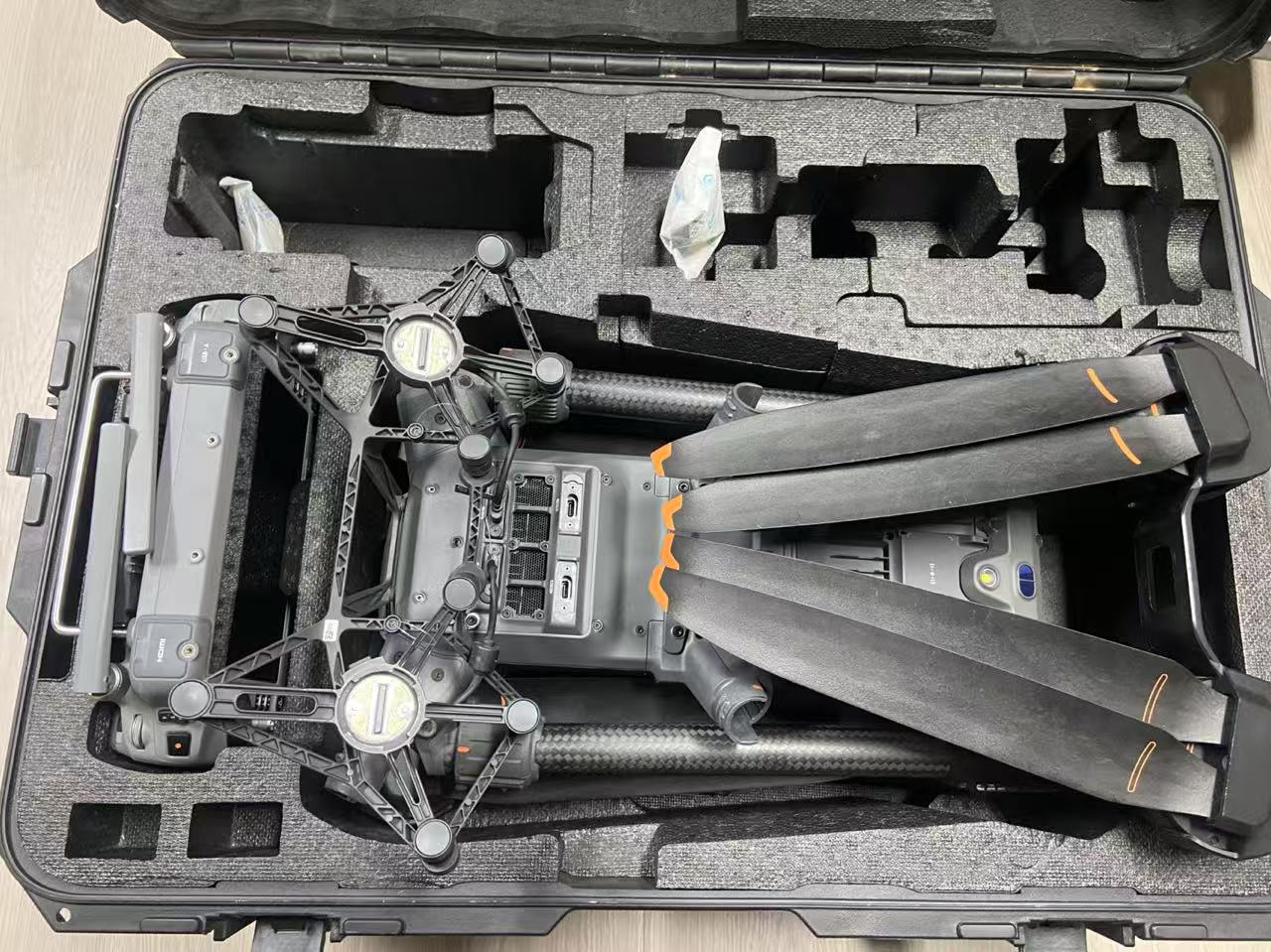

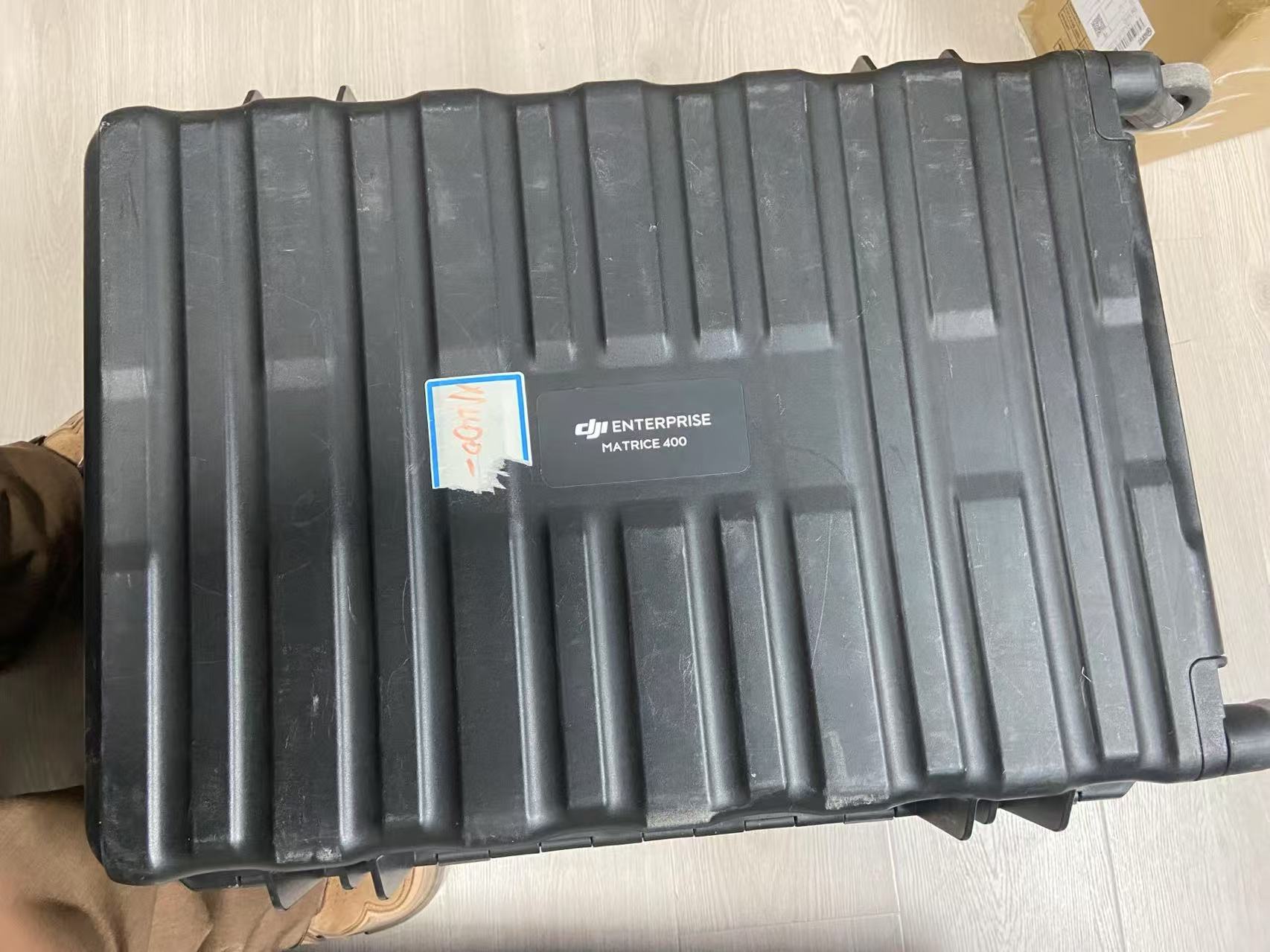

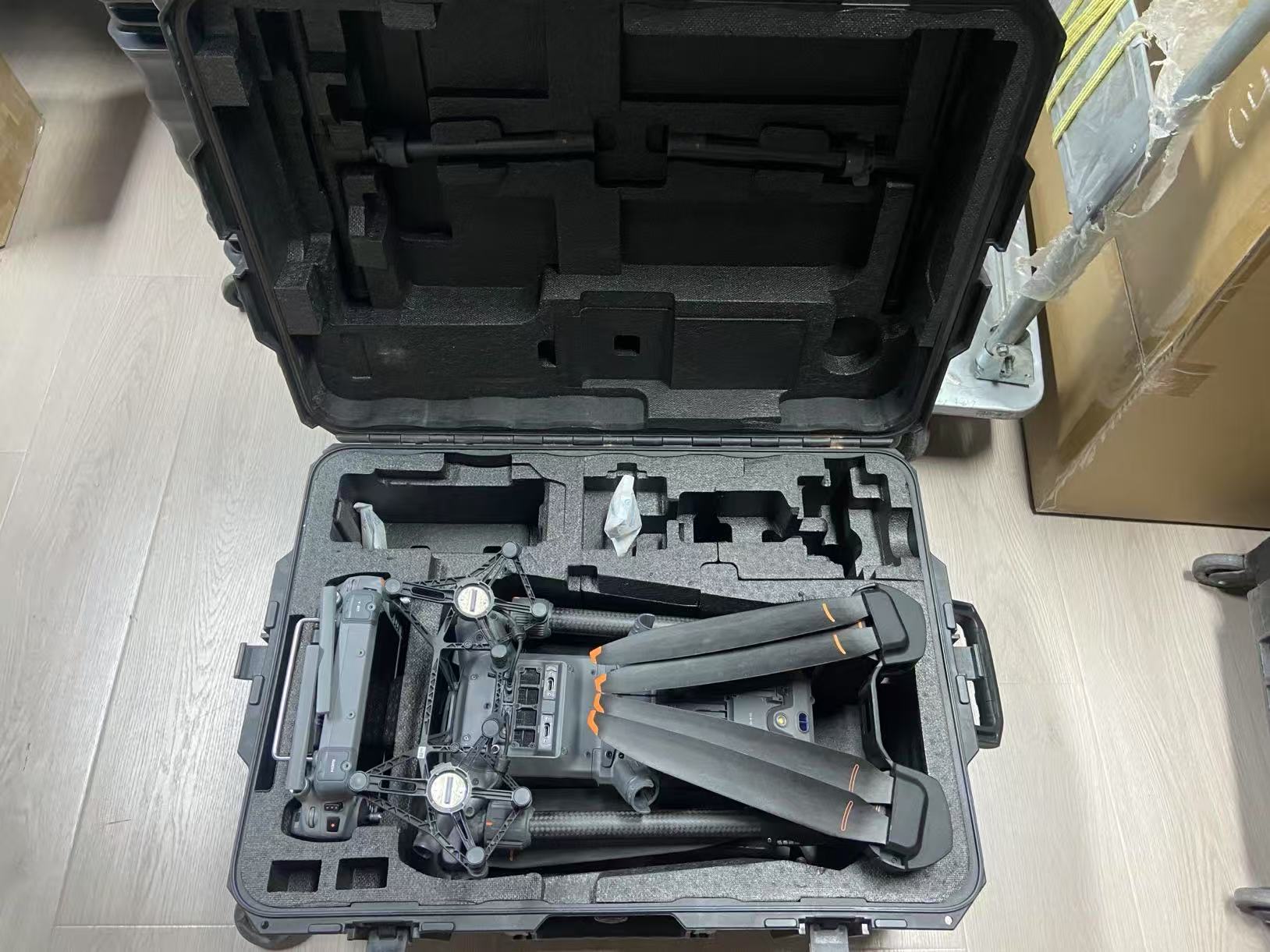

大疆无人机M400

DJI · 型号 Matrice 400

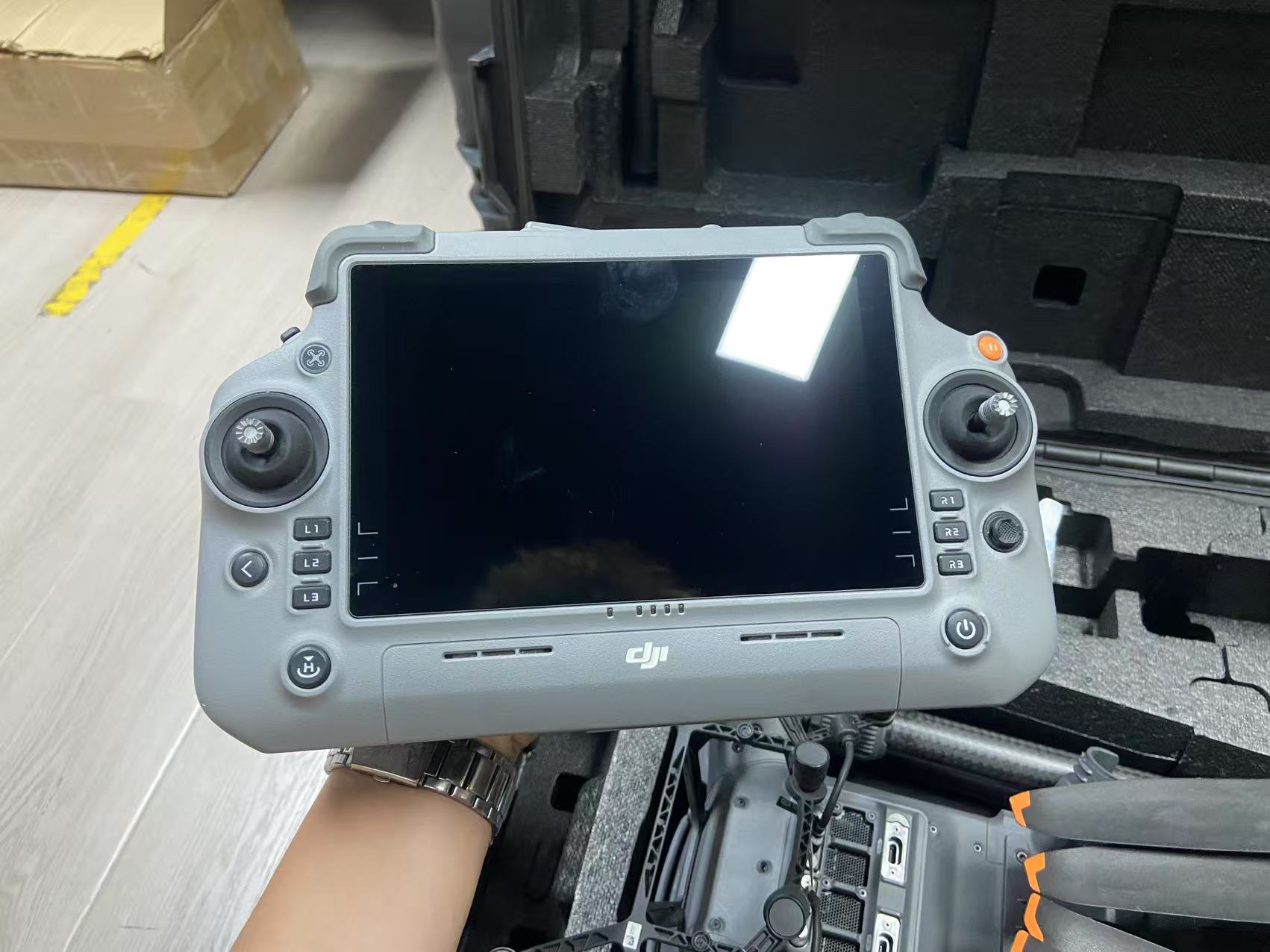

大疆Matrice 400： 一、核心功能： 1. 导线巡视（电力专属） 自动识别输电导线，沿杆塔线路侧向跟随飞行，无需预先建模，自动适配线路起伏，适合高压长距离廊道巡检，支持多分裂导线巡检作业。 2. 实时仿地飞行 依托地形数据，飞行器自动跟随地表起伏，保持相对地面恒定高度，山地、矿山边坡作业避免撞山，保证拍摄采样距离一致。 3. AR投射标注 遥控器画面AR叠加标记隐患点位、坐标，现场标记缺陷位置，云端同步，便于后期核查定位。 4. AI智能识别检测 可见光+热成像双模式AI检测，自动识别杆塔缺陷、人、车、船等目标，自动告警记录。 5. 全套自动化作业能力 航点飞行、建图航拍、倾斜摄影、贴近摄影测量；断点续飞、精准复拍，大面积测区换电池接续任务；周期性巡检重复采集点位。 6. 机内快速建模 机载实时生成简易三维模型，现场快速评估作业效果；搭配妙算3可实现自主探索建模。 7. 司空2云端协同 航线下发、远程实时图传、任务记录、素材云端存储，多人团队协同，应急场景远程指挥调度。 8. Payload SDK开放拓展 兼容第三方载荷：GoSLAM‑X1 SLAM激光雷达、抛投、喊话、气体检测等设备，支持定制行业作业流程。 9. 大疆智图深度适配 影像、激光雷达数据导入智图，输出DOM、DSM、实景三维模型、点云LAS/LAZ、OSGB、3DTiles成果，对接GIS、BIM软件。 二、适用作业场景 1. 超高压电力巡检 特高压、高压输电廊道巡检，杆塔缺陷识别、绝缘子故障、通道树障排查；导线巡视功能适配长距离输电线路，山地复杂电网作业。 2. 大面积航测测绘 城市实景三维、大型工地测绘、国土测绘、大型土石方测算；矿山全域地形采集、边坡监测、排土场方量计算。 3. 地质灾害勘察应急抢险 滑坡、塌方、洪涝灾害现场快速三维采集；火灾侦查、人员搜救；事故现场空中取证，远程画面回传指挥。 4. 水利与海上作业 水库大坝巡检、河道全域勘测；支持船舶动态起降，海上平台、近海勘测作业。 5. 大型基建与油气管道 长输油气管道巡检、大型厂区、桥梁、隧道口外部勘测；大型工程BIM数字化。 三、使用说明（标准作业流程） 作业前准备 1. 设备检查：检查机臂、桨叶无裂纹损伤；TB100电池电量充足，电池无鼓包；遥控器、SD卡存储空间充足。 2. 固件统一升级：飞行器、遥控器、所有云台/第三方负载升级至官方匹配固件，更新Pilot2。 3. 挂载负载：安装云台、第三方PSDK设备，锁紧挂载接口；确认E‑PORT V2通讯正常，核对总载重不可超过6kg。 4. 现场勘察：确认空域报备完成；评估风速、障碍物；高压区域作业留意电磁干扰；海上作业开启船上起降模式。 5. RTK配置：测绘高精度作业接入网络RTK或D‑RTK2移动站，等待飞行器出现RTK FIX固定解后再开展作业。 现场采集作业 1. 开机顺序：遥控器开机→飞行器开机，等待飞控、RTK、负载、感知系统全部初始化完成。 2. 作业模式选择 • 自动任务：建图航拍、倾斜摄影、导线巡视、航点巡检；开启仿地飞行、断点续飞，设置好航高、重叠度参数，执行自动航线。 • 手动飞行：适合细节复核、局部补采；复杂环境降低飞行速度。 3. 飞行过程监控：观察图传、RTK状态、避障告警；挂载大载重时续航会明显下降，留意剩余电量。 4. 低电量自动返航；更换热替换电池，使用断点续飞接续未完成任务。 5. 任务结束，飞行器安全降落；先关闭飞行器电源，再关闭遥控器。 后期数据处理 1. 导出SD卡影像、激光点云原始数据包；第三方SLAM载荷导出原始数据。 2. 大疆云台数据导入大疆智图完成解算；第三方SLAM载荷使用原厂配套软件解算优化。 3. 输出LAS、LAZ、OSGB、3DTiles等格式成果，用于测绘交付、BIM、GIS平台。
